NW外螺纹过渡管接头

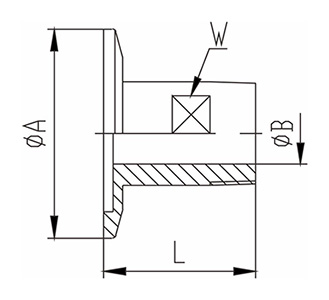

截面图:

详细信息

下载

ThreadTrpe:NPT
Model No	NW16-1/8	NW16-1/4	NW25-1/8	NW25-1/4	NW25-1/2	NW25-3/4	NW40-1/4
A	30	30	40	40	40	40	55
B	4.7	7.1	4.7	7.1	11.9	15.9	7.1
L	35	35	35	35	40	40	35
W	10	14	10	14	22	27	14
Tread	NPT1/8″	NPT1/4″	NPT1/8″	NPT1/4″	NPT1/2″	NPT3/4″	NPT1/4″
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DA0195	DA0196	DA0197	DA0198	DA0199	DA0200	DA0201
Model No	NW40-1/2	NW40-3/4	NW40-1	NW50-1/4	NW50-1/2	NW50-3/4	NW50-1
A	55	55	55	75	75	75	75
B	11.9	15.9	22.2	7.1	11.9	15.9	22.2
L	40	40	45	35	40	40	45
W	22	27	36	14	22	27	36
Tread	NPT1/2″	NPT3/4″	NPT 1″	NPT1/4″	NPT1/2″	NPT3/4″	NPT 1″
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DA0202	DA0203	DA0204	DA0205	DA0206	DA0207	DA0208

ThreadTrpe:PT
Model No	NW16-1/8	NW16-1/4	NW25-1/8	NW25-1/4	NW25-1/2	NW25-3/4	NW40-1/4
A	30	30	40	40	40	40	55
B	4.7	7.1	4.7	7.1	11.9	15.9	7.1
L	35	35	35	35	40	40	35
W	10	14	10	14	22	27	14
Tread	PT1/8″	PT1/4″	PT1/8″	PT1/4″	PT1/2″	PT3/4″	PT1/4″
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DA0181	DA0182	DA0183	DA0184	DA0185	DA0186	DA0187
Model No	NW40-1/2	NW40-3/4	NW40-1	NW50-1/4	NW50-1/2	NW50-3/4	NW50-1
A	55	55	55	75	75	75	75
B	11.9	15.9	22.2	7.1	11.9	15.9	22.2
L	40	40	45	35	40	40	45
W	22	27	36	14	22	27	36
Tread	PT1/2″	PT3/4″	PT 1″	PT1/4″	PT1/2″	PT3/4″	PT 1″
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DA0188	DA0189	DA0190	DA0191	DA0192	DA0193	DA0194
