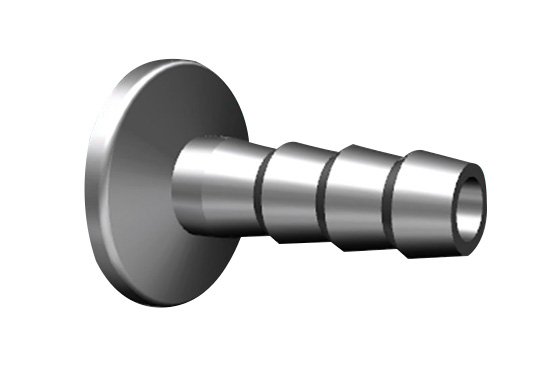

NW胶管接头（欧标）

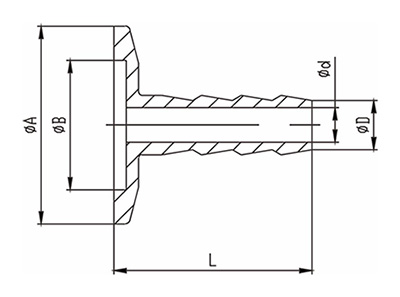

截面图:

详细信息

下载

Model No	NW	NW	NW	NW	NW	NW	NW	NW	NW	NW	NW
	10-8	10-10	16-12	25-12	25-16	25-20	40-12	40-16	40-20	40-25	50-25
A	30	30	30	40	40	40	55	55	55	55	75
B	12.2	12.2	17.2	26.2	26.2	26.2	41.2	41.2	41.2	41.2	52.2
D	8	12	12	12	16	20	12	16	20	25	25
d	4	8	8	8	13	16	8	12	16	20	20
L	40	40	40	40	40	40	40	40	40	40	40
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DA0035	DA0036	DA0037	DA0038	DA0039	DA0040	DA0041	DA0042	DA0043	DA0044	DA0045
