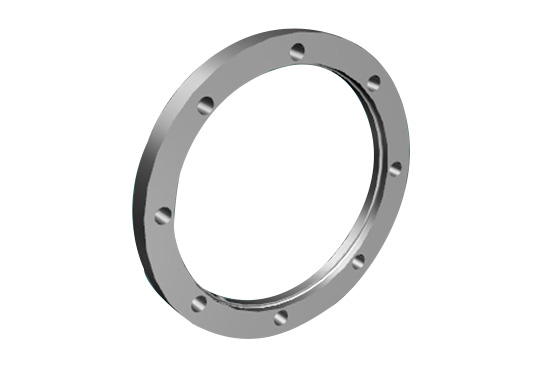

活套法兰

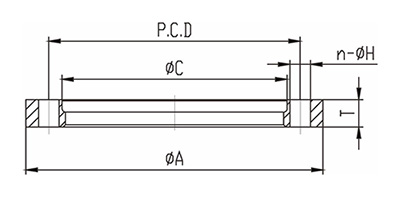

截面图:
详细信息
下载
| ISO活套法兰 | |||||||||
| Model No | ISO63 | ISO80 | ISO100 | ISO160 | ISO200 | ISO250 | ISO320 | ISO400 | ISO500 |
| A | 130 | 145 | 165 | 225 | 285 | 335 | 425 | 510 | 610 |
| C | 98.5 | 113.5 | 133.5 | 185.7 | 245.7 | 295.7 | 375.8 | 458.8 | 558.8 |
| P.C.D | 110 | 125 | 145 | 200 | 260 | 310 | 395 | 480 | 580 |
| T | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 |
| n-φH | Ø9*4 | Ø9*8 | Ø9*8 | Ø11*8 | Ø11*12 | Ø11*12 | Ø14*12 | Ø14*16 | Ø14*16 |
| Material | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S |
| Parts No | DI0055 | DI0056 | DI0057 | DI0058 | DI0059 | DI0060 | DI0061 | DI0062 | DI0063 |
