ISO-BT固定盲板法兰

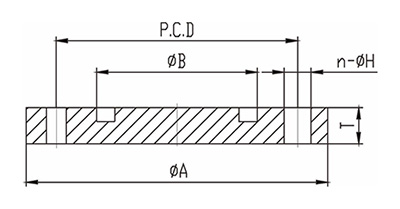

截面图:
详细信息
下载
| ISO固定盲板 | |||||||||
| Model No | ISO63 | ISO80 | ISO100 | ISO160 | ISO200 | ISO250 | ISO320 | ISO400 | ISO500 |
| A | 130 | 145 | 165 | 225 | 285 | 335 | 425 | 510 | 610 |
| B | 70 | 83 | 102 | 153 | 213 | 261 | 318 | 400 | 501 |
| P.C.D | 110 | 125 | 145 | 200 | 260 | 310 | 395 | 480 | 580 |
| T | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 |
| Material | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S | 304S.S |
| n-φH | Ø9*4 | Ø9*8 | Ø9*8 | Ø11*8 | Ø11*12 | Ø11*12 | Ø14*12 | Ø14*16 | Ø14*16 |
| Parts No | DI0037 | DI0038 | DI0039 | DI0040 | DI0041 | DI0042 | DI0043 | DI0044 | DI0045 |
| n-φH | M8*4 | M8*8 | M8*8 | M10*8 | M10*12 | M10*12 | M12*12 | M12*16 | M12*16 |
| Parts No | DI0046 | DI0047 | DI0048 | DI0049 | DI0050 | DI0051 | DI0052 | DI0053 | DI0054 |
