NW法兰

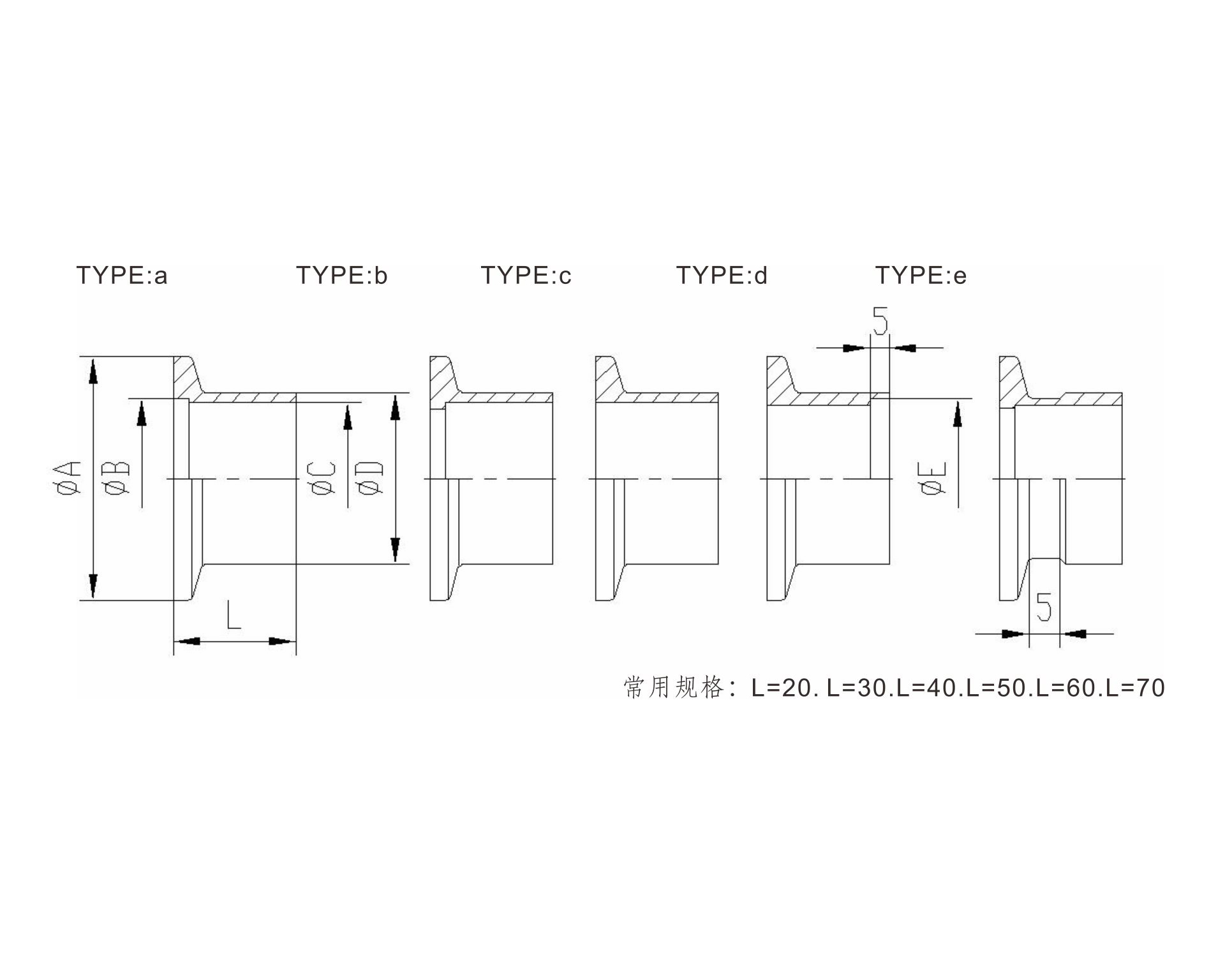

截面图:

详细信息

下载

Model No	NW10		NW16			NW25
TYPE	a		a	b	e	a
A	30	30	30	30	30	40	40	40
B	12.2	12.2	17.2	17.2	17.2	26.2	26.2	26.2
C	10	10	16	17.5	17.5	25	23	24
D	14	13.8	20	21.7	21.7	28	27.2	27.2
E	--	--	--	--	--	--	--	--
L	40	40	40	40	40	40	40	40
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DK0001	DK0002	DK0003	DK0004	DK0005	DK0006	DK0007	DK0008

Model No	NW40			NW50			NW63	NW80
TYPE	a			a	b		c	c
A	55	55	55	75	75	75	87	114
B	41.2	41.2	41.2	52.2	52.2	52.2	70.2	83
C	40	37.1	39	50	54.9	57.2	70.2	83
D	44.5	42.7	42.7	55	60.5	60.5	76.3	89.1
E	--	--	--	--	--	--	--	--
L	40	40	40	40	40	40	20	20
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DK0009	DK0010	DK0011	DK0012	DK0013	DK0014	DK0015	DK0016

Model No	NW80	NW100		NW125	NW160		NW200	NW250
TYPE	d	b	d	d	b	d	d	d
A	114	134	134	161	190	190	252	301
B	83	102	102	127	153	153	213	261
C	83	108.3	102	127	158.4	153	213	261
D	--	114.3	--	--	165.2	--	--	--
E	89.8	--	114.8	140.8	--	166.5	217.8	269
L	20	20	20	20	20	20	20	20
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DK0017	DK0018	DK0019	DK0020	DK0021	DK0022	DK0023	DK0024
