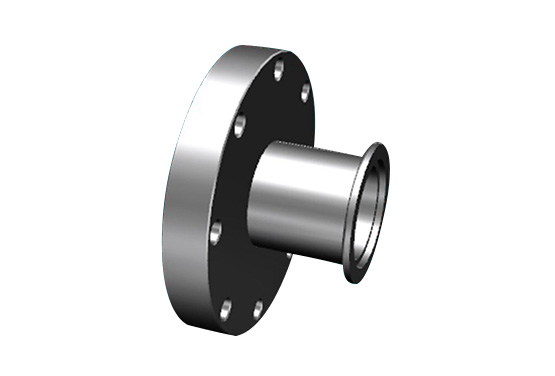

CF-NW转换接头

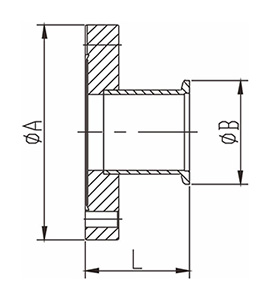

截面图:

详细信息

下载

Model No	CF16/NW10	CF16/NW16	CF35/NW10	CF35/NW16	CF35/NW25	CF35/NW40	CF63/NW50
A	34	34	70	70	70	70	114
B	30	30	30	30	40	55	75
L	43	43	45.3	45.3	45.3	45.3	49.5
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DA0009	DA0010	DA0011	DA0012	DA0013	DA0014	DA0015
