NW变径三通

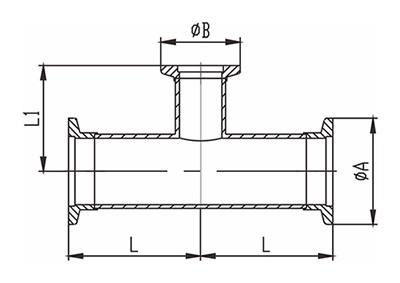

截面图:

详细信息

下载

Model No	NW10/25	NW16/25	NW16/40	NW25/40	NW16/50	NW25/50	NW40/50
A	40	40	55	55	75	75	75
B	30	30	30	40	30	40	55
L1	40	40	40	50	40	50	65
L	50	50	65	65	70	70	70
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
Parts No	DK0072	DK0073	DK0074	DK0075	DK0076	DK0077	DK0078
