VG法兰

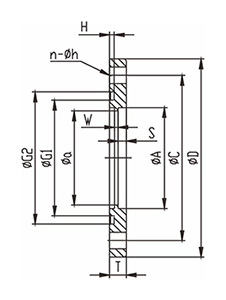

截面图:

详细信息

下载

Model No	VG10-10A	VG20-20A	VG25-25A	VG40-40A	VG50-50A	VG65-65A	VG80-80A
Tube size	17.3	27.2	34	48.6	60.5	76.3	89.1
A	17.5	28	35	49.5	61	77	90
D	70	80	90	105	120	145	160
T	8	8	8	10	10	10	12
S	4	4	4	5	5	5	6
a	15	25	32	46	57	73	86
w	1.5	1.5	1.5	1.5	2	2	2
C	50	60	70	85	100	120	135
G1	24	34	40	55	70	85	100
G2	34	44	50	65	80	95	110
H	3	3	3	3	3	3	3
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
N-φh	4*φ10	4*φ10	4*φ10	4*φ10	4*φ10	4*φ12	4*φ12
Parts No	DJ0057	DJ0058	DJ0059	DJ0060	DJ0061	DJ0062	DJ0063
N-φh	4*M8	4*M8	4*M8	4*M8	4*M8	4*M10	4*M10
Parts No	DJ0064	DJ0065	DJ0066	DJ0067	DJ0068	DJ0069	DJ0070

Model No	VG100-100A	VG125-125A	VG150-150A	VG200-200A	VG250-250A	VG300-300A	VG350-350A
Tube size	114.3	139.8	165.2	216.3	267.4	318.5	355.6
A	115	141	166	218	269	320	356.6
D	185	210	235	300	350	400	450
T	12	12	12	16	16	16	20
S	6	6	6	8	8	8	10
a	111	136	161	212	263	314	350.6
w	2	2	2	3	3	3	4
C	160	185	210	270	320	370	420
G1	120	150	175	225	275	325	380
G2	130	160	185	241	291	341	396
H	3	3	3	4.5	4.5	4.5	4.5
Material	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S	304 S.S
N-φh	8*φ12	8*φ12	8*φ12	8*φ15	12*φ15	12*φ15	12*φ15
Parts No	DJ0071	DJ0072	DJ0073	DJ0074	DJ0075	DJ0076	DJ0077
N-φh	8*M10	8*M10	8*M10	8*M12	8*M12	8*M12	12*M12
Parts No	DJ0078	DJ0079	DJ0080	DJ0081	DJ0082	DJ0083	DJ0084
